【 工作原理 】
三次元旋振筛，由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面，使物料在筛面上做外扩渐开线运动，故该系列振动筛称之为旋振动筛。旋振筛具有物料运行的轨迹长，筛面利用率高等优点，调节上、下两端重锤的相位角，可改变物料在筛面上的运动轨迹.可以对物料进行精筛分、概率筛分等。
旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。
【 产品优势 】
● 任何颗粒、粉末、粘液一定范围内均可筛选。
● 筛分细至1000目或0.002mm， 过滤小至2微米。
● 分级筛选，可筛一至五层筛网，能同时进行二至六个等级的分选或过滤。
● 效率高、设计精巧耐用，换网容易、操作简单、清洗方便。
● 旋振筛杂质、粗料自动排出，可以连续作业。
● 网架设计，筛网使用时间长久，换网快，只需3—5分钟。
● 体积小，节省空间，移动方便。
【 技术参数 】
型号 | 外框直径(mm) | 有效筛面直径(mm) | 最大入料粒度(mm) | 筛网目数 | 层数 | 振动频率 | 功率(KW) |
CF-XZS-106 | φ600 | 560 | ＜10 | 2-800 | 1-5 | 1440 | 0.55 |
CF-XZS-108 | φ800 | 760 | ＜20 | 2-800 | 1-5 | 1440 | 0.75 |
CF-XZS-110 | φ1000 | 950 | ＜20 | 2-800 | 1-5 | 1440 | 1.1 |
CF-XZS-112 | φ1200 | 1150 | ＜20 | 2-800 | 1-5 | 1440 | 1.5 |
CF-XZS-115 | φ1500 | 1430 | ＜20 | 2-800 | 1-5 | 1440 | 2.2 |
CF-XZS-118 | φ1800 | 1700 | ＜30 | 2-800 | 1-5 | 1440 | 3 |
CF-XZS-120 | φ2000 | 1910 | ＜30 | 2-800 | 1-5 | 1440 | 4 |
【 产品细节 】
【 应用范围 】
食品行业 造纸行业 冶金行业 制药行业 化工行业 新能源 半导体 矿业等
应用物料
糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁、茶、冲饮、乳品、糖果、小食品、速冻食品、调味品、蛋白、食品添加剂、工业药品、中药粉、颗粒药丸、微丸、树脂、涂料、化妆品、油漆、铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质炭酸钙、石英砂、废油、废水、染整废水、造纸、助剂、活性炭等。

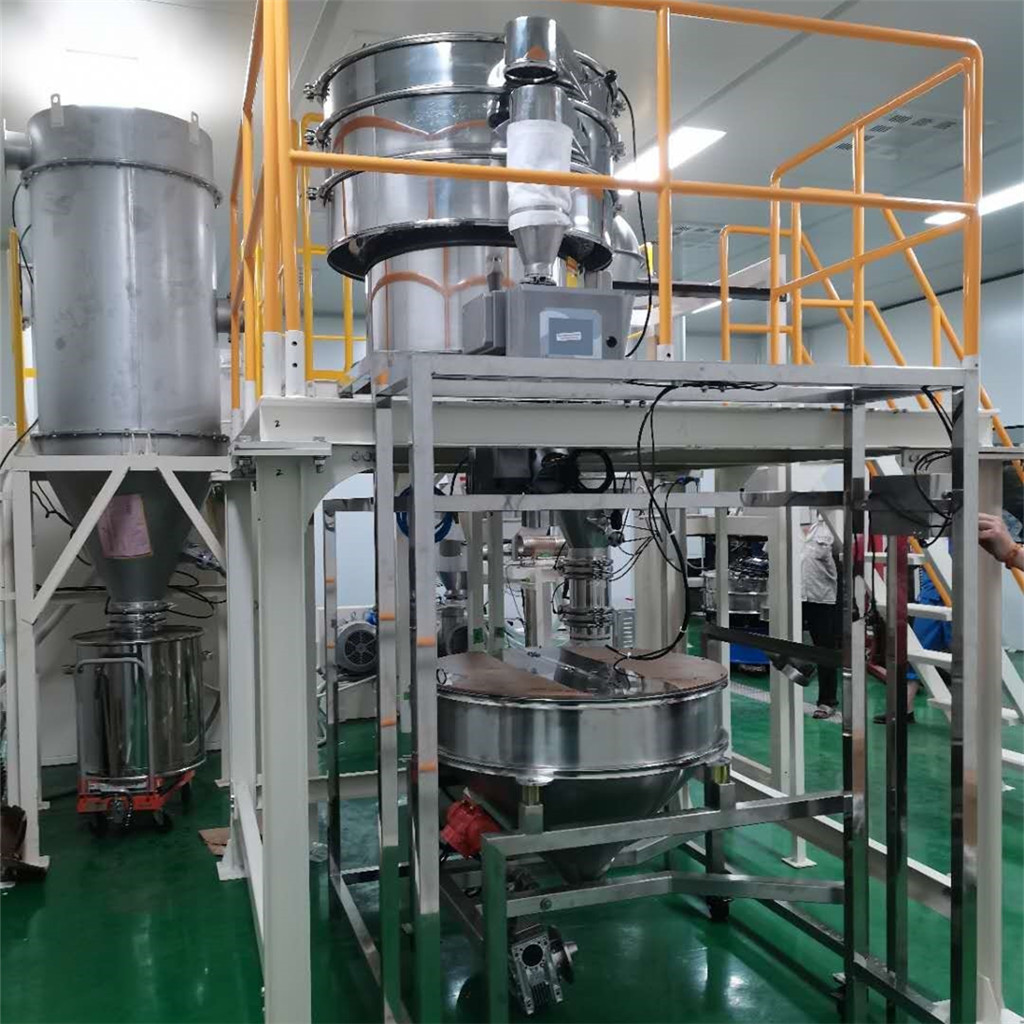

【 案例 】
