矿用直线筛

概述:矿用直线筛采用振动电机做激振源、橡胶弹簧装置支撑并隔振、高耐磨材质筛板、密封式筛箱等

10-15
37
14.4

处理量:(t/h)
电机功率(kw)
筛分面积(㎡)
使用范围:广泛应用于冶金、矿山、煤炭、建材、化工、医药、磨料、粮食等作业。

厂家直销

一对一导购送货上门质保一年


产品详情


 工作原理

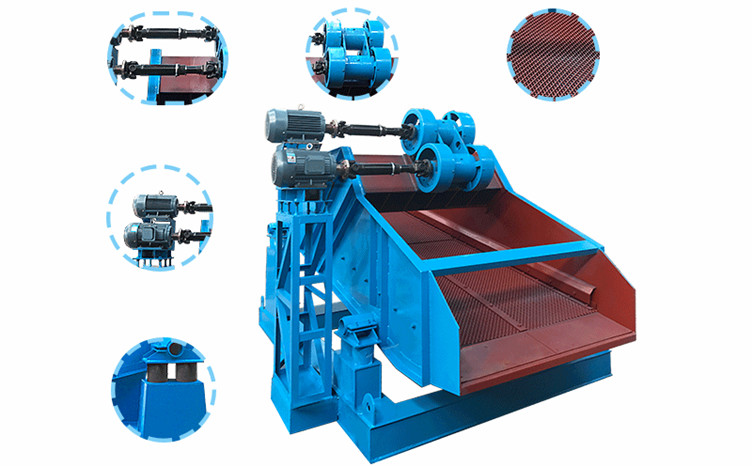

矿用直线筛采用振动电机激振、橡胶弹簧减振、高耐磨材质筛板、密封式筛箱等国内外技术及同步振动原理,具有寿命长、噪声低、筛分效率高等特点,适用于烧结矿、自然矿、焦炭及其它粉状物料的一种振动筛分设备。1-201123155550247.jpg

矿用直线筛主要用于冶金、矿山、煤炭、建材、电力、化工等行业,尤以冶金行业用途广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。


 产品优势


处理能力大,筛分效率高。


振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大,轴承负荷小、温度低,噪音小等特点。(轴承温升小于35°)。


振动器整体拆装,维护、更换方便,大大缩短了检修周期。(更换振动器只需1~2小时)。


筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接,无焊接、横梁易更换。


筛机采用橡胶弹簧减振,与金属弹簧比,具有噪音小,寿命长,过共振动区平稳、 筛机各支点动负荷小等优点。


电机与激振器联接采用挠性联轴器,具有使用寿命长,对电机冲击小等优点。

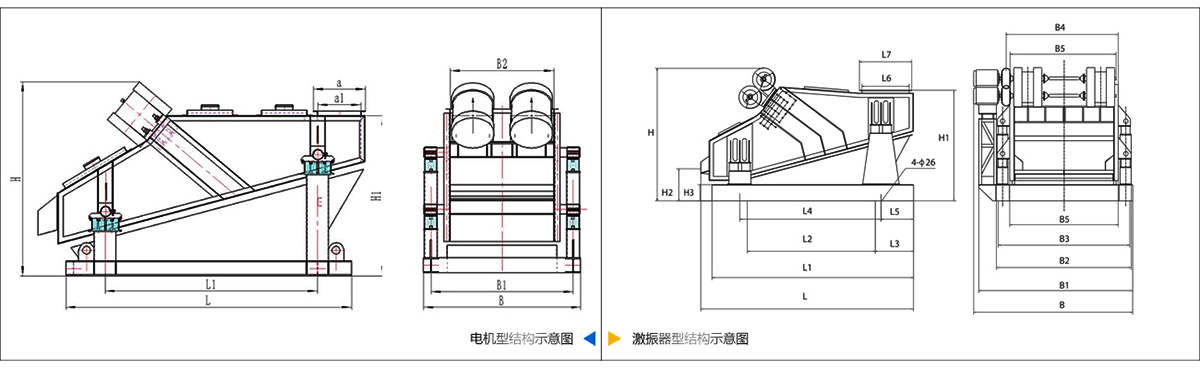

 技术参数


型 号L(mm)B(mm)H(mm)入料粒度(mm)处理量(t/h)电机型号电机功效(kW)参考总重(kg)双振幅(mm)
CFKS918181014201575≤12050~100YZO-20-61.5X217105~10
CFKS092424001370163050~100YZO-20-61.5X21900
CFKS1020200016201584≤15050~100YZO-20-61.5X22070
CFKS103030001620180050~100YZO-25-61.8X22630
CFKS122424002190132080~200YZO-30-62.2X22300
CFKS123030002190180080~200YZO-40-63.0X228638~12
CFKS1530300024902180120~300YZO-50-63.7X236905~10


 产品细节




 应用范围

冶金行业、矿山行业、煤炭行业、建材行业、化工行业。


 应用物料

主要用于冶金、矿山、煤炭、建材、电力、化工等大块状物料及中小颗粒物料的筛分行业,尤以冶金行业用途最为广泛,是高炉槽下、焦化厂、选矿厂常用的筛分机械。




矿用直线筛安装与调试:

把底架的槽钢固定在基础上,使同侧前后支承座高差一致,同一端(入料端或排料端)两侧的支承座板在同一水平面内,误差均为2mm以内。橡胶弹簧在出厂前已进行静刚度测试,应选择刚度相同(或相近)的弹簧配置在同一台振动筛的不同支承位置。安装时把橡胶弹簧置于下支承座上,使支承座上的凸台进入弹簧的内孔,然后吊装筛箱,一定要使橡胶弹簧的内孔上下均与支承板的凸台对中,将筛箱垂直下落,置于橡胶弹簧上,此时各支承点橡胶弹簧的高度应一样,误差不得大于2mm。用户需要调整筛面倾角时,可松开卡箍的固定螺栓,转动上支承座,同时加高(或降低)后支承座,调整前后支承座的距离,使筛面倾角符合要求。筛机各部分联接必须牢固可靠,所有螺栓不得有松动,各零部件不得有异常声响,筛机上参振部分与周围固定物之间的小间隙为30-50mm。筛机出厂时,双振幅调为5―7mm,用户可调整振动电机的两偏心块间的夹角,调整激振力的大小,进而调整筛机振幅的大小。

矿用直线筛维护与操作:

矿用直线筛在启动筛机前,应检查周围是否有妨碍筛机运转的障碍物,各处联接螺栓是否紧固,尤其是振动电机、支撑座、筛板的固定螺栓要重新紧固一遍。检查两台振动电机的转向是否相反,如转向相同,应变更一台电机的电源接线,使两台筛机运转时,先空负荷启动,运行,停车一次,观察有无异常现象及声响,空运转时应保持平稳正常。连续运转4小时后,测量轴承温度,轴承温度不得超过75摄氏度。连续空运转4小时后,将各部位联接螺栓重新紧固一次,以后再重复进行2-3次,带料运转时,给料要均匀,使物料匀布筛面,如物料跑偏,应调整给料点。筛机停车前,应先停止给料,筛面物料走完后,再停车。停车后要及时清理筛面上的物料和杂物。振动电机使用3个月后加油一次,每半年小修一次,每年大修一次,并按振动电机说明书对振动电机进行维护、保养。
