矿用脱水筛

概述:矿用脱水筛是煤泥脱水筛作业的专用振动筛,结构上主要由筛箱、支撑系统及振动电机等组成。

50-180t/h
3.5-11kw
6.5-9mm

处理量:
功率:

双振幅:

应用范围:适用于选煤、电力、选矿、制盐、化工、制糖等行业中的细粒度干式、湿式筛分煤泥回收

厂家直销

一对一导购送货上门质保一年



产品详情

 工作原理

脱水筛,主要作用是脱水、脱泥、脱介,可用于砂石料厂水洗砂、选煤厂煤泥回收、选矿厂尾矿干排等,因此也叫砂石脱水筛、矿用脱水筛、煤泥脱水筛、尾矿干排筛、高频脱水筛等。

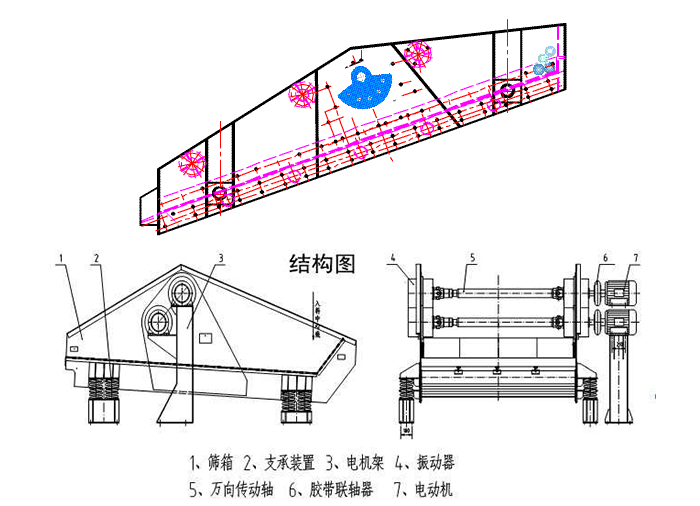

脱水筛采用双电极自同步技术,由筛箱、激振器(或振动电机)、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转,两组偏心质量产生的离心力沿振动方向的分力叠加,反向离心抵消,从而形成单一的沿振动方向的激振动,使筛箱做作往复直线运动。

脱水筛针对不同物料的洗选脱水要求,设计不同的筛面倾角和筛板形式,以提高脱水生产效率,保证脱水效果。脱水筛可根据生产现场位置的不同,激振源设计左装或右装,方便生产工艺的布置。脱水筛对煤泥混合浆液等尾矿浆液进行脱水干排,减少烘干机的能源损耗。


 产品优势













1、相对体积小,单位面积处理能力大,便于系统工艺布置。


2、专业设计的频率、振幅、低耗动力源,适合多种脱水需求24小时连续干排作业。


3、V型筛面设计,-5゜过筛面爬坡脱水,干排尾矿含水低、效率高。


4、高耐磨筛板使用寿命长,模块化组装设计,更换方便。


5、型钢组件铆焊结合的方式,构成无内应力、强度高、质轻耐用的机架主体。




 技术参数



型号筛网面积(m³)电机功率(kw)处理能力(m³/H)进料粒度(MM)外型尺寸(MM)重量(t)
CF-TSS07201.40.75*25-10m³≤102300*1000*7500.8
CF-TSS90201.81.1*210-20m³2300*1200*7501.2
CF-TSS102021.1*210-30m³2300*1300*7501.6
CF-TSS122531.5*250-80m³2800*1200*8002.1
CF-TSS12303.62.2*260-90m³3300*1500*8002.6
CF-TSS15304.53*2100-1203300*1800*8003.2

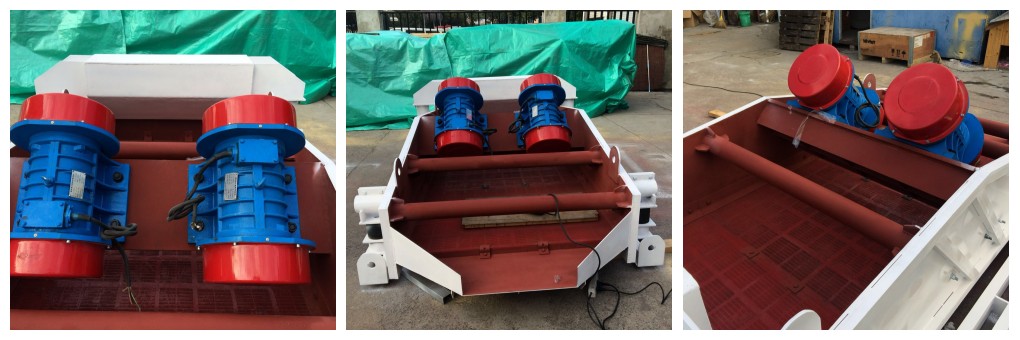

 产品细节



 应用范围

矿用脱水筛是煤泥脱水作业的专用振动筛,它广泛适用于选煤、电力、选矿、制盐、化工、制糖等行业中的细粒度干式、湿式筛分煤泥回收,过滤隔粗、压滤隔粗、其他极细物料的脱水、过滤隔粗脱水、脱介、脱泥回收等工艺中。


 应用物料

铁尾矿、金尾矿、铜尾矿、石墨尾矿、  石英砂、锆英砂、玻璃砂、建筑砂、铸造砂、煤泥脱水  城市污水、工业污水、河道污泥的固液分离,污水处理厂的过滤。


矿用脱水筛的使用条件


(1)振动加速度不超过20g(g:9.8m/s重力加速度);

(2)环境温度不超过40℃(若超过40℃应降低功率使用);

(3)海拔不超过1000米,超过1000米时每增高100米,其温升限值应降低0.5℃;

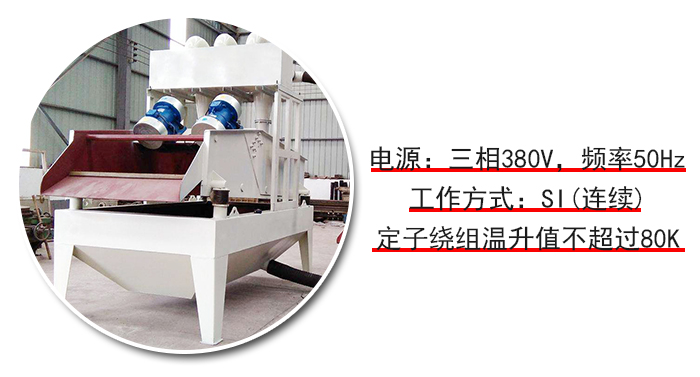

(4)电源:三相380V,频率50Hz;

(5)工作方式:SI(连续);

(6)定子绕组温升值(电阻法)不超过80K;

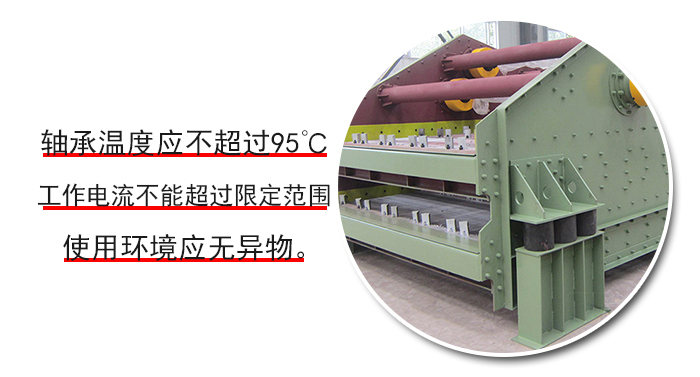

(7)轴承的容许温度(温度计法)应不超过95℃;

(8)主机工作电流不超过电机铭牌上的数据,否则降低激振力使用;

(9)矿用脱水筛使用环境应无导电粉尘、易燃、易爆及腐蚀性气体。
