矿用筛分
您的位置: 首页 > 产品中心 > 矿用筛分

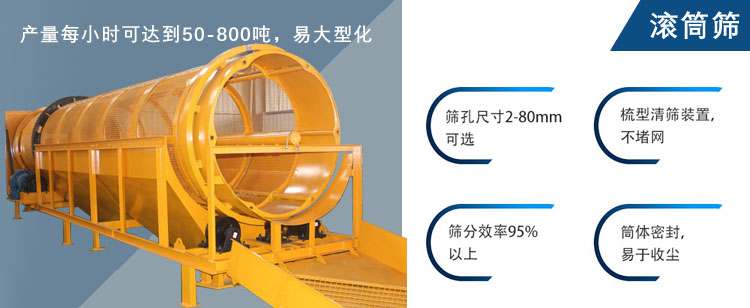

滚筒筛

概述:该设备依靠圆筒式筛网帮助物料实现分离的筛分目的,是以河沙、黄沙大批处理的一种分级设备,筛孔不易堵塞。

2-80mm
≤300-400mm
800吨/时

筛孔尺寸:
入料粒度:
产量
特点:网孔不易堵塞、筛分筒可封闭,易于密闭收尘、使用寿命长。
适用物料:耐火材料、河砂、砂石、煤炭、焦炭、白灰、砂金矿、赤铁矿、褐铁矿等
选型要点
结构:封闭式(减少环境污染)开放式(利于物料的观察)
设计:有轴无轴(适合垃圾等易于缠绕的物料)
层级:单层双层多层

厂家直销一对一导购送货上门质保一年
产品详情

 工作原理

滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。滚 筒装置倾斜安装于机架上。电动机经减速机与滚筒装置通过联轴器连接在一起,驱 动滚筒装置的倾斜与转动,使筛面上的物料翻转与滚动,使合格物料(筛下产品) 经滚筒外圆的筛网排出,不合格的物料(筛上产品)经滚筒末端排出。由于物料在 滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。

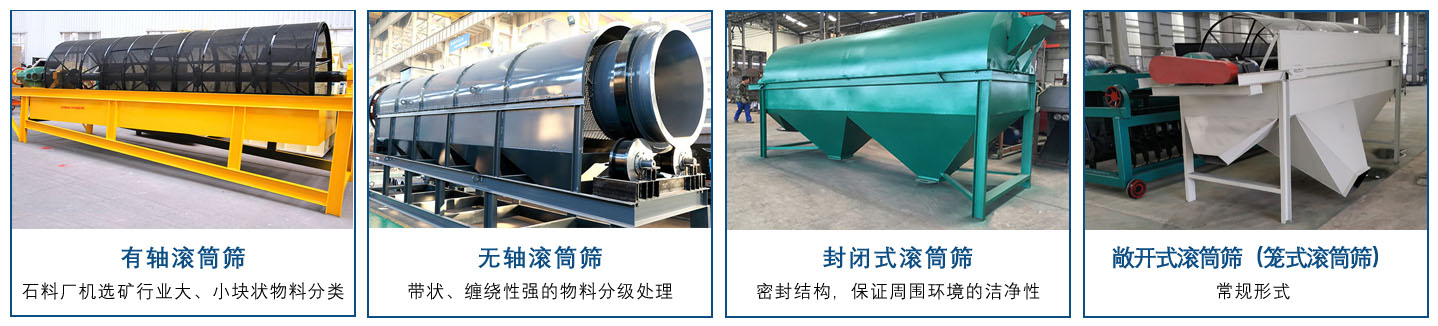

滚筒筛分类:

1、根据有无中心轴结构进行分类

有轴的滚筒筛可以筛分颗粒状,粉体,板结块状的物料,而无轴滚筒筛采用无轴设计,可以对易缠绕、体积较大、有大的冲击量的物料的筛分与筛选,产量与有轴相比会提高20%。

2、根据外形结构进行分类



 产品优势



滚筒筛筛孔不易堵塞;

●运行平衡,噪声较低;

结构简单,维护方便;

●整机可靠性高,一次性投资较少;

●采用特制筛网,筛分效率高,使用寿命长。


 滚筒筛和振动筛的优缺点对比

筛型项目滚筒筛平面振动筛悬臂振动筛
适用煤种各类煤种不含杂质的煤种不含杂质的煤种
进煤方式多种,按实际情况而定只适应皮带、漏斗,进煤口尺寸固定只适应皮带、漏斗,进煤口尺寸固定
筛分方式旋转振动振动
筛分效率95%以上10%-70%,视煤质水分情况定10%-80%,视煤质水分情况定
筛分量达到100%MCR,不受限制10%-80%MCR,视煤质水分情况定10%-80%MCR,视煤质水分情况定
下料粒度6-30mm,可任意调整下料粒度不能任意调整且有超标现象下料粒度保证度不好,有超标现象
大型化尺寸限制较,小易于大型化大型化受尺寸、筛分效率等限制大型化受尺寸效率和悬臂材料等限制
能耗小,是其它筛型的50%较大
噪音带密封隔离罩,噪音低
设备寿命
清筛机构
工作环境好,有密封隔离罩差,无密封隔离罩差,无密封隔离罩
劳动强度小,无须定期清筛清洁地面煤大,设备运行时间长,清筛清洁地面煤大,设备运行时间长,清筛清洁地面煤
维修及易损件维修量小,易损件仅更换轴承维修量大易损件多,筛网、振动电机维修量大易损件多,筛条、振动电机
对锅炉上煤保证值100%不能完全保证不能完全保证



 技术参数

型号处理量(t/h)功率(kw)筛筒直径(MM)筛筒长度(MM)筛下粒度(MM)外型尺寸(MM)重量(kg)
CF-GTS-1020505.510002000<3~103000*1400*21452200
CF-GTS-10301005.5100030003460*1400*21452800
CF-GTS-12251607.5120025004146*1600*26804200
CF-GTS-153025011150030004460*1900*28205100
CF-GTS-154535015150045005960*1900*30806000
CF-GTS-184845022180048006500*2300*40007500
CF--GTS-205560030200055007500*2500*40008600

注:1、外型尺寸是按筒体长计;2、处理量是按大孔径计算;3、倾斜角度和每节长度视物料不同而不同;4、质量按筒体长且使用编织网时计;5、物料大块所占比例不超过10%。

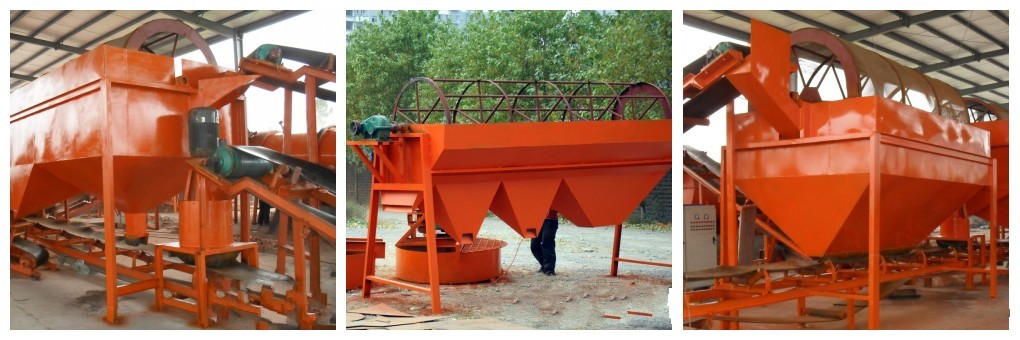

 产品细节



 应用范围

1、石料场中用于大小石子分级以及分离出泥土和石粉。

 2、沙石场中用于沙石分离。

 3、煤炭行业用于块煤与煤粉分离以及洗煤(洗煤机械的组成部分)。

4、化工行业、选矿行业用于大小块状物分级及分离粉状物质。
