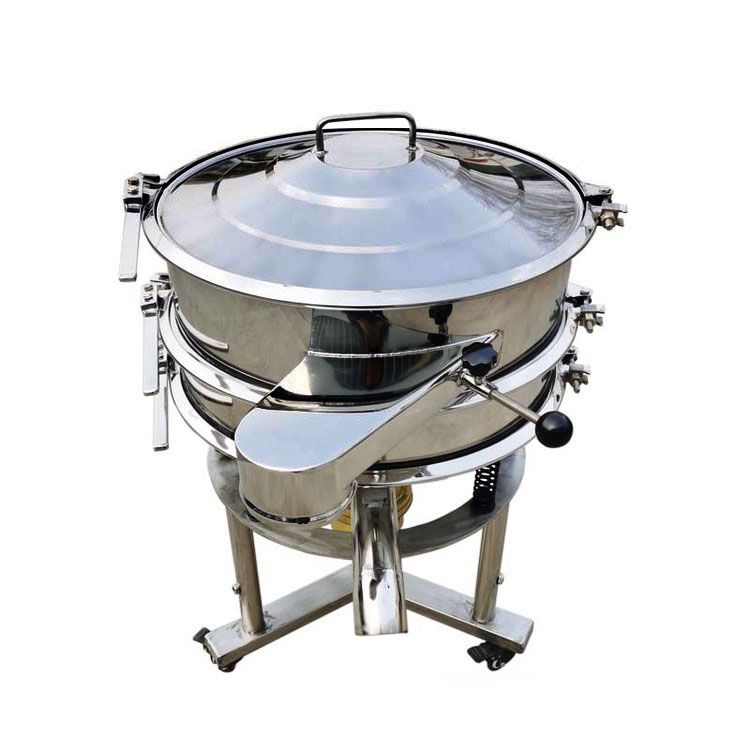

高频筛

概    述:高频振动筛又称高频筛,物料筛分效果好,蝶形设计,单层孔径增大,高频振动筛安装移动装置,在工作场所可以随意移动,并且高低可调。

产量:

电机转速:


振幅:

3-5吨/立方
3000转/分
≤2毫米
特    点:
高频振动,能有效降低矿浆的表面张力,有利于细、重物料的析离分层,加快细、重物料透筛
适用范围:陶瓷、釉料、涂料、颜料等各行业干物料尺寸分级、浆液过滤等

厂家直销一对一导购送货上门质保一年


产品详情

 工作原理

高频筛又称高频振动筛,高频振动筛(高频筛)由激振器、筛框、机架、悬挂弹簧和筛网等部件组成。

高频振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多,具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,高频振动筛应用于食品、医药、化工、新能源等行业的产品分级。


由于高频振动筛(高频筛)采用了高频率,一方面破坏了物料表面的张力和细粒物料在筛面上的高速振荡,加速了大密度物料和析离作用,增加了小于分离粒度物料与筛孔接触的概率。从而造成了较好的分离条件,使小于分离粒度的物料,特别是比重大的物粒和浆料一起透过筛孔成为筛下产物。


 产品优势



● 高频振动筛分精度高,效率高,任何粉、粒、浆液类皆可使用;

● 高频振动筛网孔不堵塞、粉末不飞扬,震动频率高,可达3000次/min,对细粒度、高粘度物料过筛 果明显;设备能有效的处理固混合物料,快速实现固液分离;

● 高频振动筛独特筛网结构,装网方便快捷,只需3~5分钟,操作简单,清洗方便,没有死角,不留残渣;

●高频振动筛无机械动作,保养简单,除电机部份外,其余部份为全不锈钢制作;

●效率高、振幅小、噪音小、筛分频率高。与普通筛分设备的原理不同,由于高频筛采用了高频率,一方 面破坏了液体表面的张力和细粒物料在筛面上的高速振荡,加速了大密度(比重)有用物质的析离,提高 了小于分离粒与筛孔接触的概率。从而造成较好的分离条件,使小于分离粒度的物料,特别是比重大的物粒和液体一起透过筛孔成为筛下产物;

●每台高频振动筛都装有活动车架,在工作场所可以随意移动,并且高低可调,不用进行复杂的安装,操作简单、不易损坏;


 高频筛与普通振动筛的区别

设备区别高频筛普通振动筛
1、筛分物料区别高频筛采用高频率,低振幅,频率可达3000转/分,可以浆液粘稠性较大的,如陶瓷釉料、泥浆、高岭土浆液等。而且浆液排出口安装在振动体上,方便过滤后的浆液高效顺畅的排出。

普通振动筛适合筛分的液体类型为粘稠度较低、杂质较多的物料,因为较多的筛上物较为容易从筛上物出料口排出。

主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,可获得不同振幅。

2、电机配置对比

高频筛振动频率由原来的1440r/min提高到3000r/min,振动电机的转速越高,振动频率越高,因此堵网情况大大减少

普通振动筛选用的电机为4级的立式振动电机,该类型的电机的转速是1500rpm

3、筛分效果对比高频筛主要是为了处理浓浆过滤才生产出来的专用型筛分设备,因此为了保证浆液的高效过滤筛分,它通常采用单层敞口设计,因此在筛分效果方面高频筛仅能处理过滤和除杂工作,无法进行2个粒度以上的分级用途。普通振动筛作为通用的多功能型筛分设备,筛网层数可根据客户的筛分目的不同进行1-5层的层数定制,除了单层可处理的过滤除杂外,还可根据客户需求对粉末颗粒进行2-6个层级的粒度分级工作。


 技术参数



技术参数表:

型号外框直径(mm)筛面直径(mm)筛网目数层数频率(min)功率(KW)
CF-GPS-6006005502-800130000.55
CF-GPS-8008007602-800130000.75
CF-GPS-100010009502-800130001.1
CF-GPS-1200120011502-800130001.5


应用物料参考表:

原料含水量网目筛网使用时间处理量
陶瓷泥浆36%80目15-30天8-9t/h干料
电瓷泥浆60%200目30-40天6t/h
电瓷泥浆60%300目15-20天1-2t/h
电瓷泥浆35%180目15-20天4-7t/h
电瓷泥浆35%200目15-20天4t/h
电瓷泥浆60%160目15-20天8-10t/h
高岭土浆60%200目20天6-7m³
高岭土浆60%250目20天5m³
高岭土干粉120目15天2.5t/h
洁具釉浆---220目/180目30天400kg/h
普通半白面釉---150目30天1.4t/h
3号面釉---140目30天650kg/h

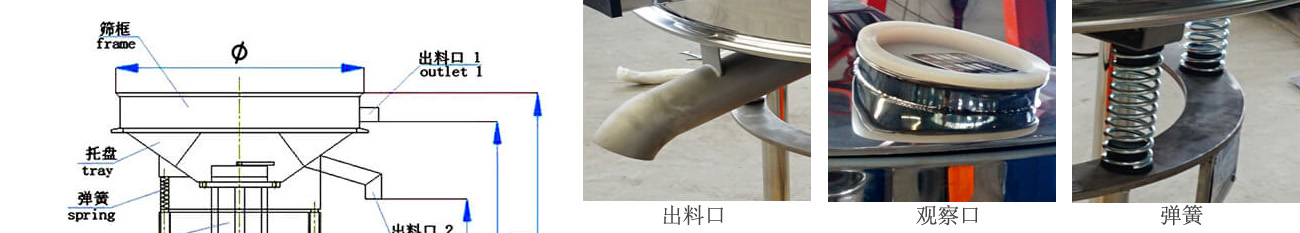

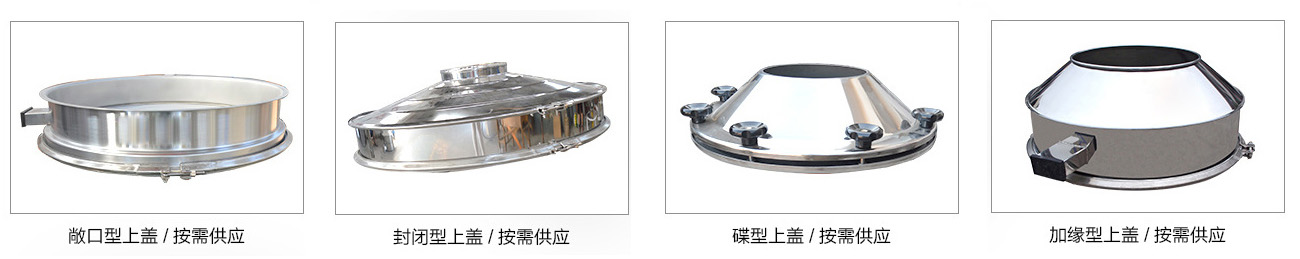

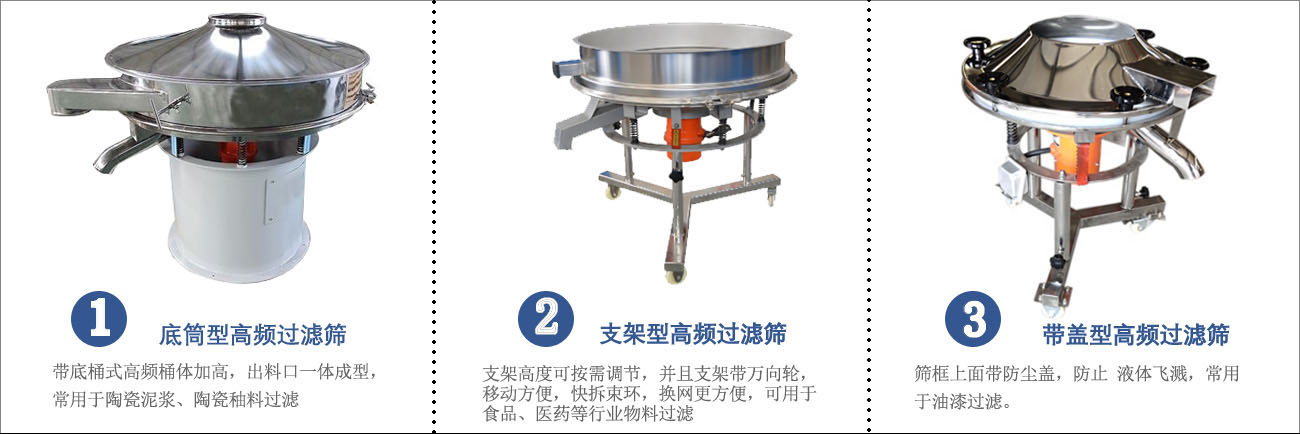

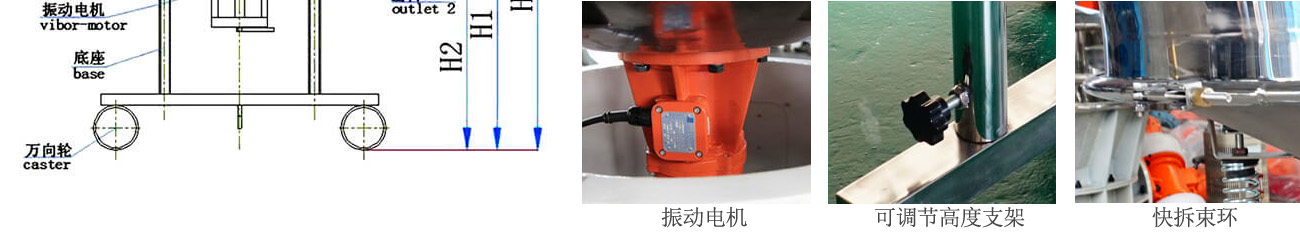

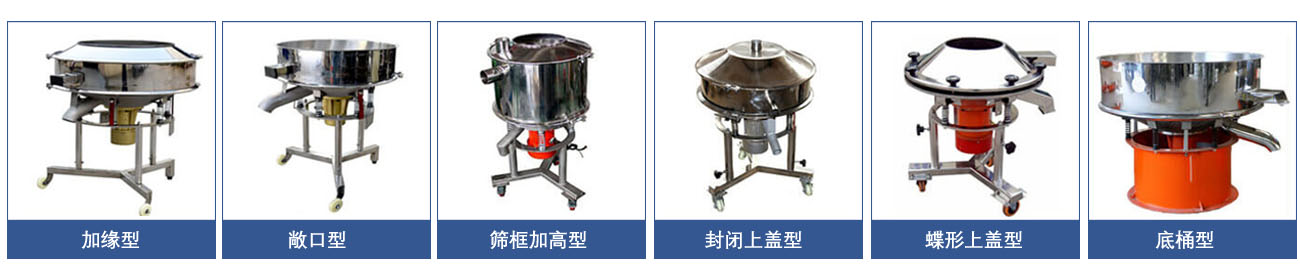

 产品细节




 应用范围

  物料:酵母、釉料、液体涂料、废水处理、过滤油脂、泥浆, 废水、废油, 涂料、油墨、色浆、油漆、

乳胶漆、铝粉浆;淀粉、豆浆、果汁、饮料、奶制口、调味品;浆粕、废液、中西药液。



【  高频筛选型须知】

1、频率:高频振动筛的振动频率是50HZ左右,正是由于这种高频率振动,使得物料能够快速分离,适合浆液浓度较高的物料。
2、角度:筛机安装角度方便可调,对选矿厂的湿法筛分安装倾角一般为25±2°

【 高频筛保养 】

1、设备正常运转时,应经常观察筛子的给矿浓度,使浓度控制在40%左右,以便提高分级效率。
2、因该筛分级效率高,脱水性能好,筛上量浓度高,使得筛上量溜槽中的矿浆流动性差,应配上水管。
3、电磁激振器与控制箱要严防淋水,以免短路。要用胶板将激振器盖好,防止水,矿浆落入,造成短路和堵塞气隙。
4、随时检查各部位螺栓是否松动,以及筛框是否与溜槽等碰撞。
5、随时注意电流表指针不能超过额值,筛机每运转半个月左右时,应将电流额值调整近(一般8-9A)振动4-5min,以便将筛片背面着物振掉。
6、可根据矿石性质和作业要求,调整激振电流(振幅),为了使筛子在高效率条件下工作,可做激振电流条件试验。
