摇摆筛

概       述:摇摆筛是一种仿人工操作的新型机械筛分设备,其筛分精度高,产能大、振动幅度小、磨损率低。

目数
产量
层数

2-500目
6-60吨/时
1-5层
产品特点:仿人工筛分、不堵网、产量大、不存在高速振动,不易磨损零件
适用物料:静电吸附力强以及符合精细与超细的粉末与微粒状物料,尤其适合难筛的物料
选型要点




明确筛机材质:Q235碳钢、304不锈钢、SUS316L(适用食品,医药行业等)
明确清网装置:弹跳球清网(适合≧60-80目的颗粒物料),超声波清网(适用于各种较细的粉末,易产生静电的物料),清洗刷装置(适用于湿法分离或者含水量高粉体)

厂家直销一对一导购送货上门质保一年


产品详情

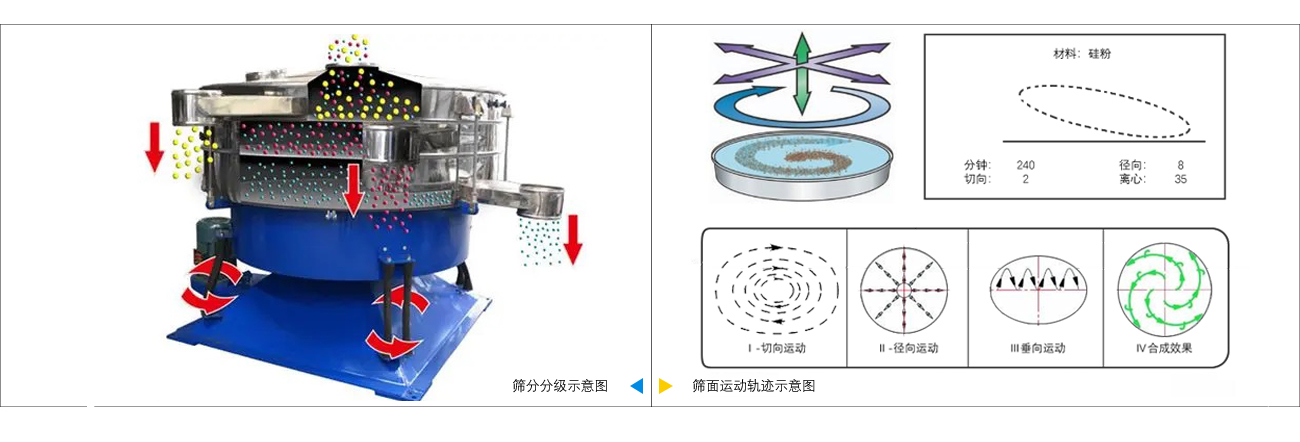

 工作原理

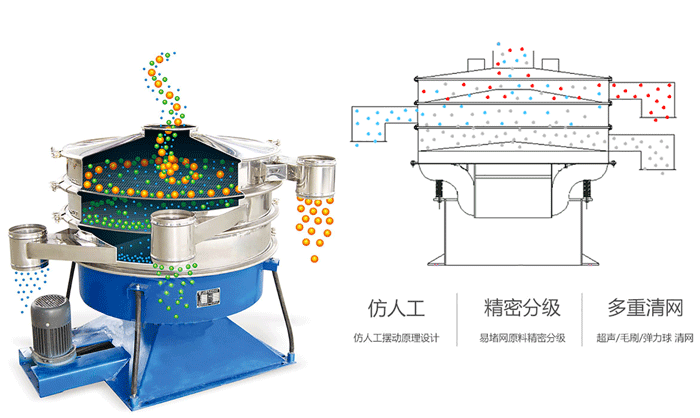

摇摆筛是一种仿人工摇动的低频旋振筛,其原理是:瞬时运动为沿径向的位移和以此位移为轴的圆周运动的合成(螺旋运动)可调节偏心距的激振器产生了非线性三维运动,物料也产生同样的近似手动作业的运动,从而达到筛分之目的.


摇摆筛的圆周运动位移,可以通过调整激振器的偏心距来产生非线性的三维运动,物料在筛面上的运动方式就类似于手动筛分,从而达到筛分物料的效果,筛体上配备有独特的清网装置,以此达到有效的筛分效果,尤其适合圆柱状、片状等其他不规则形状物料的精密粉料筛分。

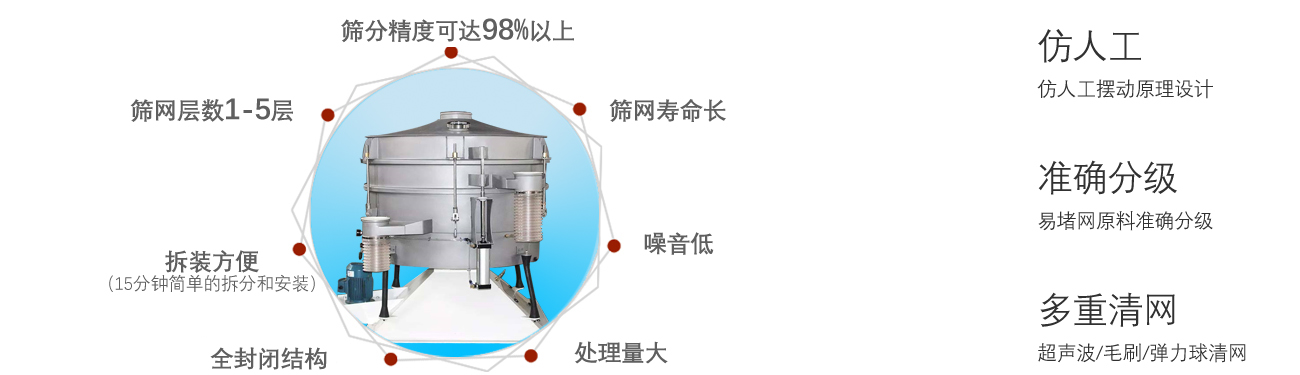

 产品优势




● 可实现单层或多层的高效率筛分,高可达到6层,同时实现5至6组的分级。

● 摇摆筛的原理实际上是机械的模拟人工的手筛,平缓的加速配合低速运转以确保物料滚动在筛网的表面。尤其对于干燥的,低密度的颗粒;还能有效减少高研磨性的产品对筛子本身(筛网)的磨损。

● 每层筛网实现精确的粗细颗粒分级物料从水平的筛体中心进料,沿螺曲线向外围发散,与此同时,随着垂直加速度的增大迫使细颗粒的产品有效透过筛网表面。

● 对易碎物料的破损有效减少手筛能够给予物料温和的处理。摇筛完美的再现了同样的运动,应用于禁止颗粒破损的场合,例如:颗粒喷雾干燥的咖啡,生物制药的粉状产品,以及奶粉和金属粉末。

● 有效减少维护时间快至15分钟简单快捷的拆分和安装


 技术参数



型号有效面积有效筛面直径(mm)层数电机功率(KW)相关尺寸清洁系统
CF-YBS-1121.1312501--52.2kw1250*1110

弹跳球


转筒刷


 超声波

CF-YBS-1161.8315801--53kw1580/1400
CF-YBS-1182.4317781--53kw1778/1412
CF-YBS-1202.6318801--54kw1880/1800
CF-YBS-1265.325601--55.5kw2650/1900

 产品细节

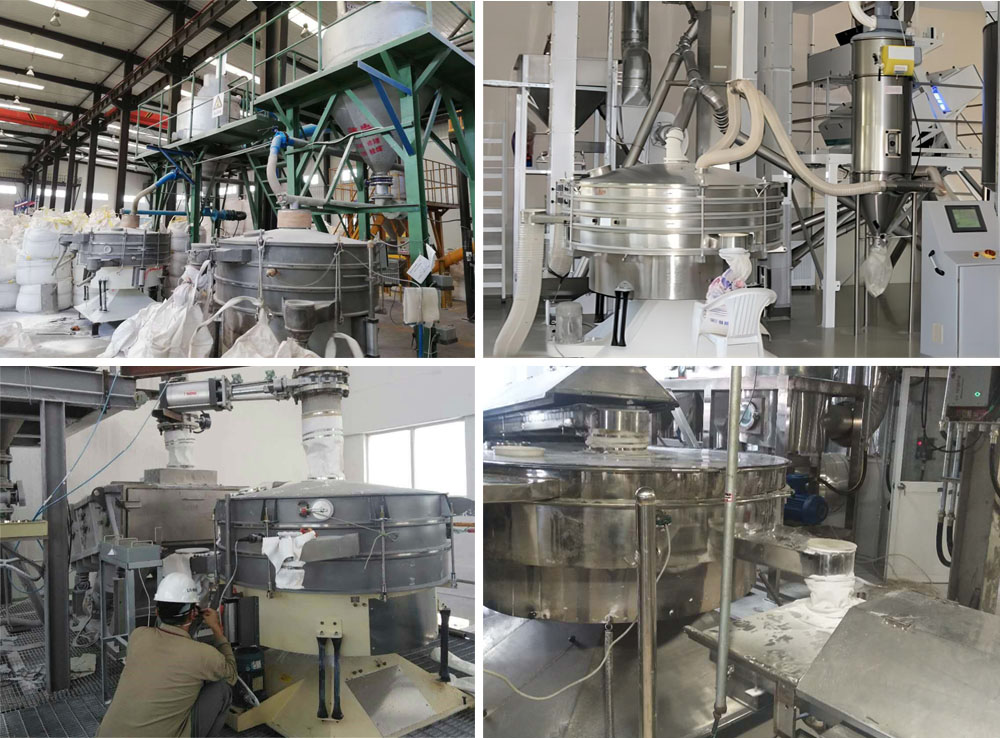

 应用范围

化工行业 制药行业 陶瓷磨料 冶金行业、新半导体行业、新能源行业等

 应用物料

油漆、树脂粉、PVC树脂粉粒、柠檬酸、聚乙烯粉、洗衣粉医药中间体、医用辅料、中药粉、中药液、西药粉、西药液、铝银浆、泥浆、高岭土、石英砂、氧化铝、人造黑铝、石墨、碳化硅、喷雾土粒、金刚砂、铁粉、二氧化钛、电解铜粉等.










产品咨询

留言框

  • 产品名称:

  • 留言内容:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 详细地址:

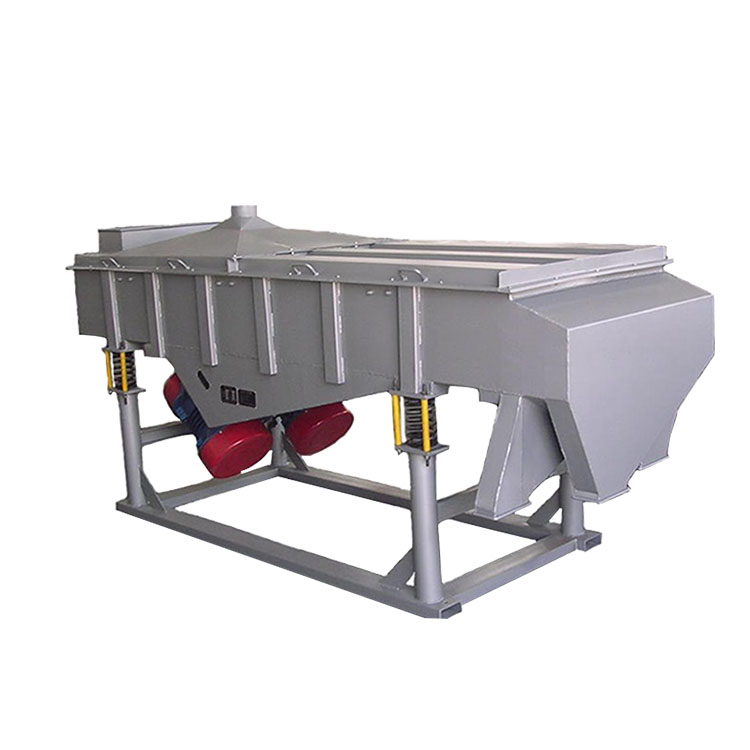

上一条:振动筛
