反应釜自动投料系统

【 工作原理 】

• 物料储存与供给：物料预先存放在储存装置中，如料仓或储罐。储存装置可以根据物料的特性，具备相应的保护措施，如防潮、防晒、防氧化等。当系统接收到投料指令后，储存装置底部的出料口开启，物料依靠重力或借助螺旋推送器等辅助装置进入输送环节。




• 物料输送：输送装置负责将物料从储存装置运送到反应釜。常见的输送方式有真空输送、气力输送、螺旋输送等。以真空输送为例，通过真空泵在输送管道内形成负压，使物料在大气压力的作用下被吸入管道，并沿着管道输送至反应釜。气力输送则是利用压缩空气产生的气流推动物料在管道内移动。螺旋输送是通过旋转的螺旋叶片推动物料在管道或槽内前进。




• 物料计量：计量装置用于精确控制投入反应釜的物料量。对于固体物料，常用的计量方式有称重计量和容积计量。称重计量通过电子秤等设备对物料进行实时称重，当达到设定的重量时停止供料。容积计量则是通过控制物料的体积来确定投料量，例如使用定量的料斗或计量泵。对于液体物料，通常采用流量计来精确测量流量，从而控制投料量。计量装置会将实际计量数据反馈给控制系统。




• 控制系统：控制系统是反应釜自动投料系统的核心，它根据预设的工艺参数和生产要求，对各个部件进行协调和控制。控制系统接收来自计量装置的反馈信号，将实际投料量与设定值进行比较，然后通过调节输送装置的运行速度、出料口的开度等方式，精确控制物料的投放量和投放速度。同时，控制系统还可以实现对整个投料过程的监控，包括设备的运行状态、故障报警等功能。操作人员可以通过人机界面设定投料参数、查看系统运行信息，并对系统进行手动干预或调整，以确保投料过程的顺利进行。

【 产品优势 】

反应釜自动投料系统具有多方面的优势，主要体现在以下几个方面：

  提高生产效率：自动投料系统能够按照预设的程序和参数，精确控制物料的投放量和投放时间，实现连续、稳定的投料作业。与人工投料相比，大大减少了投料的时间间隔，提高了生产效率，尤其在大规模生产中，这种优势更加明显。

  提升产品质量稳定性：通过精确控制投料量和投料速度，自动投料系统可以确保每次投料的准确性和一致性，避免了人工投料可能出现的误差和波动。这有助于稳定反应釜内的反应条件，提高产品质量的稳定性和一致性，减少产品质量的批次差异。

  增强生产安全性：自动投料系统可以实现物料的密闭输送和投放，减少了人员与危险物料的直接接触，降低了操作人员受到化学伤害、粉尘污染等职业健康风险。同时，系统具备完善的安全保护装置，如过载保护、漏电保护、物料泄漏检测等，能够及时发现和处理潜在的安全隐患，提高生产过程的安全性。

降低劳动强度：自动投料系统取代了人工搬运和投料的繁重工作，操作人员只需监控系统的运行状态，无需进行高强度的体力劳动。这不仅减轻了劳动强度，还改善了工作环境，有助于提高员工的工作满意度和工作效率。

  实现自动化生产：反应釜自动投料系统是整个生产自动化的重要组成部分，它可以与其他生产设备和控制系统进行无缝集成，实现生产过程的全自动化控制。通过中央控制系统，操作人员可以远程监控和调整投料参数，实时掌握生产进度和设备运行状态，提高生产管理的信息化水平和生产效率。

  减少物料浪费：精确的投料控制可以避免因人工投料过多或过少导致的物料浪费。同时，自动投料系统在物料输送过程中采用密闭管道输送，减少了物料的泄漏和飞扬，进一步降低了物料的损耗，节约了生产成本。

  便于清洁和维护：自动投料系统的设计通常考虑了清洁和维护的便利性。系统的各个部件易于拆卸和清洗，能够有效防止物料残留和积垢，满足食品、医药等行业对生产设备卫生要求高的特点。此外，系统的自动化程度高，减少了人工操作带来的设备磨损和故障，降低了维护成本和维护工作量。

【 技术参数 】

1.投料量相关参数

最大投料量：指该系统在一个投料周期内能够投入反应釜的最大物料量，单位通常为千克（kg）或吨（t）。这一参数取决于生产规模和反应釜的容积大小，例如，大型化工生产中的反应釜自动投料系统最大投料量可能达到数吨，而小型实验室用的则可能只有几千克。

  最小投料量：即系统能够准确投放的最小物料量，对于一些需要精确控制微量添加剂的工艺非常重要。例如在制药行业，某些关键药物成分的投料量可能精确到毫克（mg）级别。

  投料精度：表示实际投料量与设定投料量之间的误差范围，一般用百分比或具体的重量单位来表示。如高精度的自动投料系统投料精度可达到 ±0.1%，意味着如果设定投料量为 100kg，实际投料量会在 99.9kg 到 100.1kg 之间。

【应用领域 】

• 化工行业：用于各种化工原料的输送和投料，如聚合物生产中的单体、添加剂，涂料生产中的颜料、填料等。

• 制药行业：可输送药品生产中的原料药粉、颗粒剂等，确保药品生产过程的无菌、无尘和精准计量。

• 食品行业：能用于食品添加剂、调味品、奶粉、淀粉等物料的输送，保证食品生产的卫生和质量安全。

• 橡塑行业：可将塑料原料、填料、稳定剂、添加剂等输送到搅拌设备中，满足橡塑制品生产的配料需求。

【设备本身性能 】

• 抽气速率：抽气速率快的真空泵能更快建立起真空环境，使物料快速被吸入，缩短每次上料的时间。例如，一些大型反应釜配套的真空上料机，采用高抽气速率的真空泵，每秒可抽取上百升气体，能在短时间内产生足够吸力实现快速上料。

• 输送能力：取决于管道直径、长度及物料特性等。通常，管道直径大、长度短，物料流动性好，输送能力就强。如管道直径为 100 毫米的真空上料机，每小时可输送数吨的粉状物料。

【物料特性】

• 粒度：一般来说，粒度小且均匀的物料，如面粉、奶粉等，在真空吸力下容易被吸入和输送，效率较高。而粒度较大或大小不均的物料，可能会在吸料口或管道中产生堵塞，影响上料效率。

• 流动性：流动性好的物料，如塑料颗粒、纯碱等，能在管道中顺畅流动，上料效率高。相反，粘性大、易结块的物料，如潮湿的泥土、某些高湿度的化工原料，会增加输送阻力，降低上料效率。

• 密度：密度大的物料，如铁粉等，在相同的输送条件下，单位体积的重量更大，可能会超出设备的输送能力，导致上料效率下降。

【上料工艺要求  】

• 上料量：每次上料量的多少会影响效率。如果上料量过大，超过设备的最佳输送量，可能导致物料在管道中堆积，甚至堵塞管道，使上料时间延长。

• 上料频率：频繁的上料操作会增加设备的启停次数，而每次启动和停止都需要一定时间来建立真空和恢复系统状态，从而降低整体工作效率。

【设备维护与操作 】

• 维护保养：定期对设备进行维护保养，如清理过滤器、检查管道密封性、更换磨损部件等，可保证设备处于良好的运行状态，提高工作效率。若设备长期未维护，可能出现真空度不足、管道漏气等问题，影响上料效果。

• 操作水平：操作人员的熟练程度也会对工作效率产生影响。熟练的操作人员能够根据物料特性和设备状态，合理设置上料参数，如真空度、上料时间等，确保上料过程顺利进行。

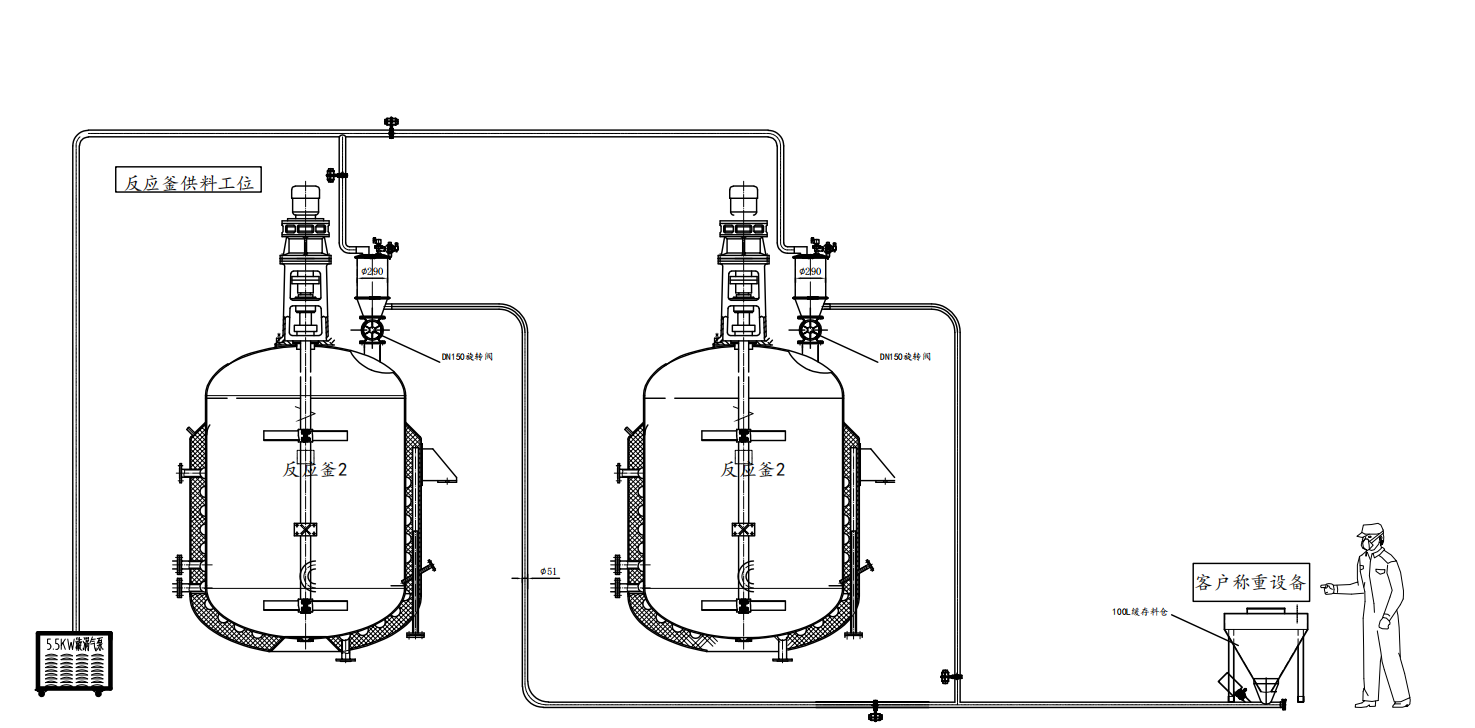

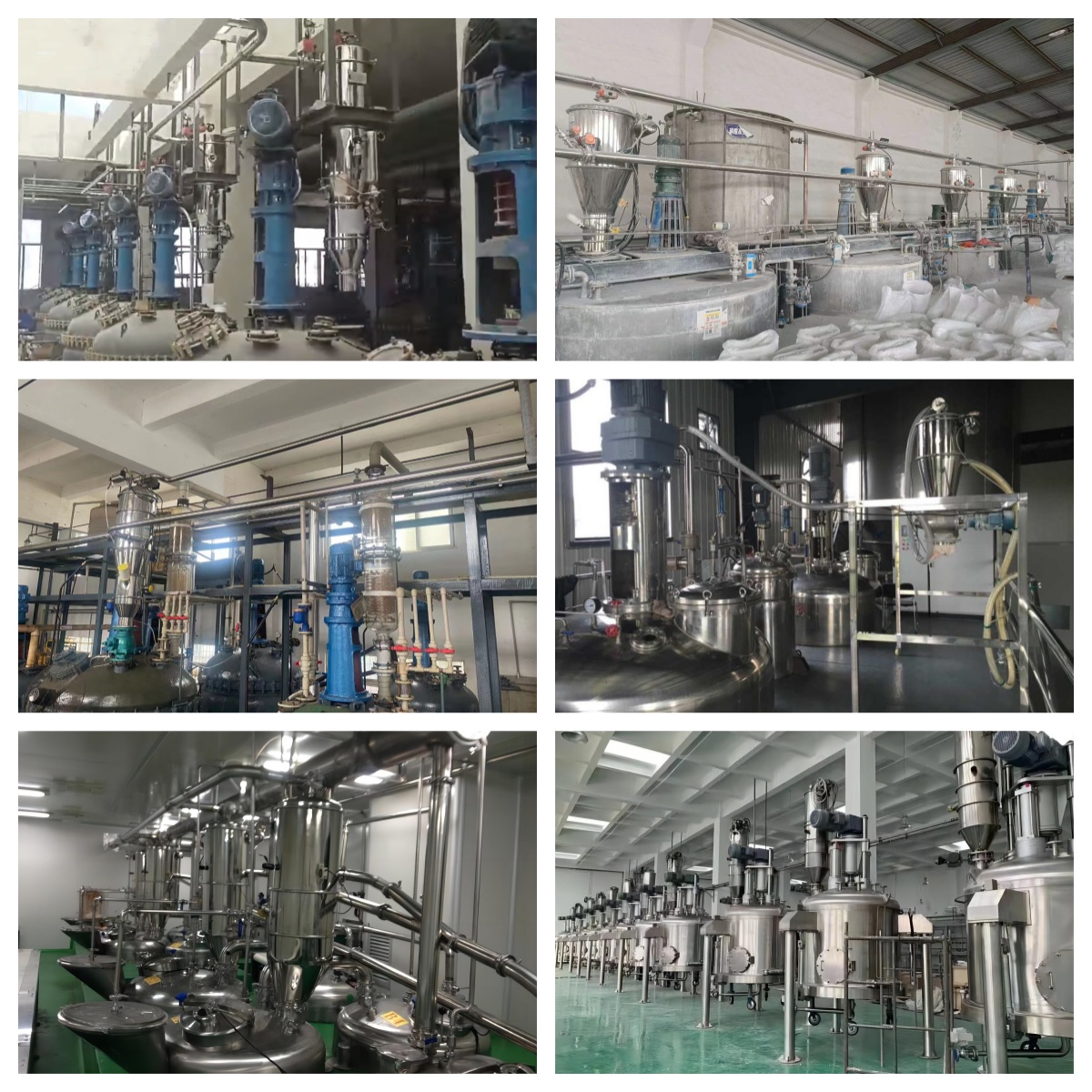

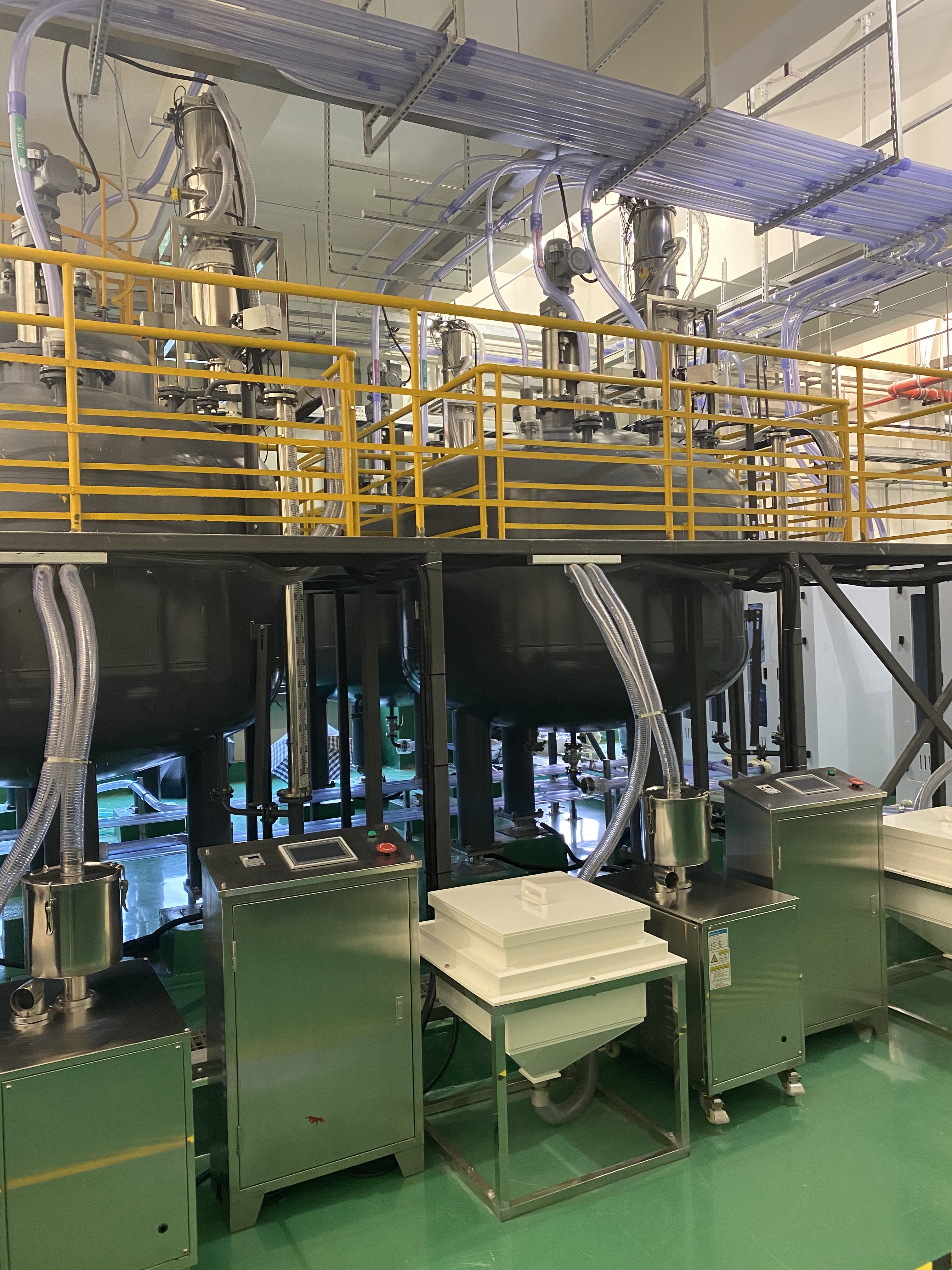

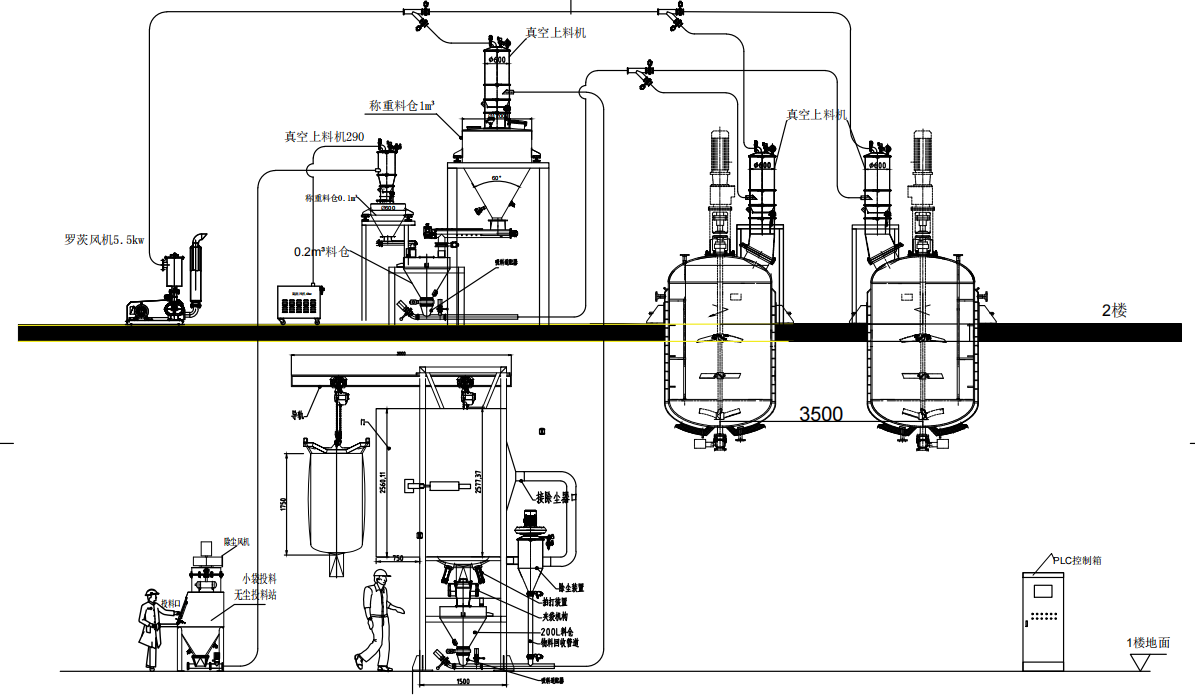

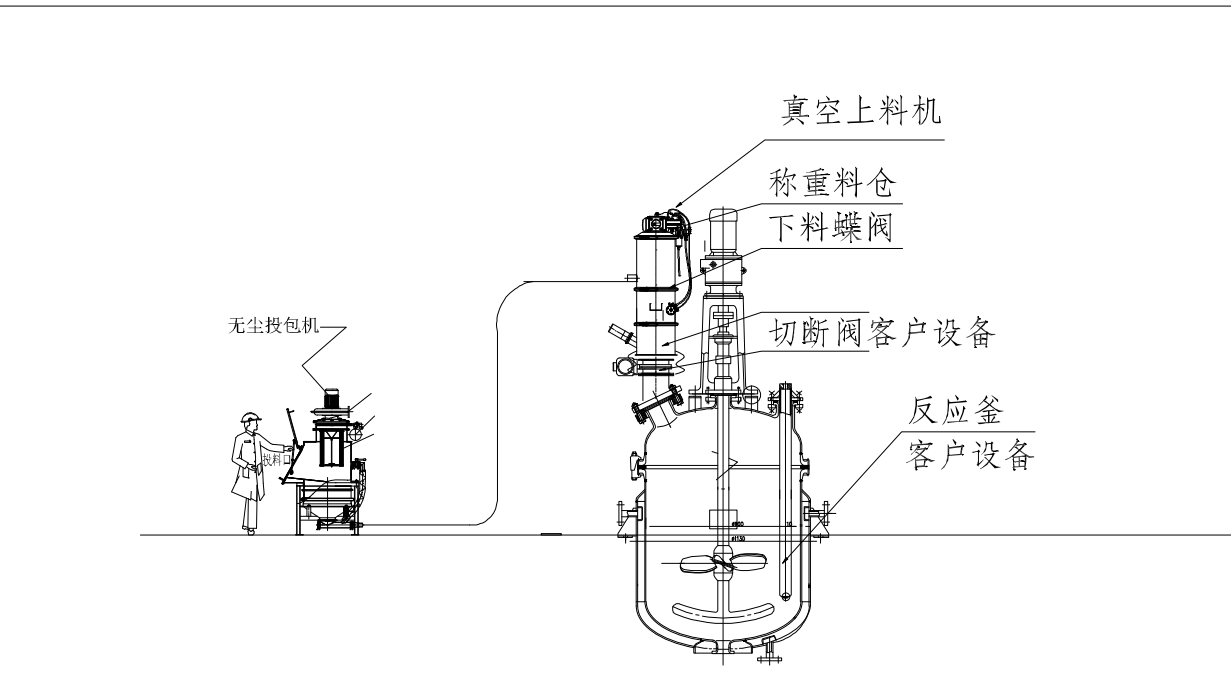

【案例】
